Hydraulikplan Heizungsanlage: Verteiler, Stränge & Ventile richtig planen

Stellen Sie sich vor, Ihre Heizung läuft auf Hochtouren, aber im Bad ist es kalt und im Wohnzimmer tropfwarm. Das klingt nach einem Reglerproblem, ist aber oft ein klassisches Zeichen für einen fehlenden oder falschen Hydraulikplan ist ein schematisches Dokument, das alle Rohrleitungen, Volumenströme und Ventileinstellungen einer Heizungsanlage exakt abbildet, um den hydraulischen Abgleich zu ermöglichen. Ohne diesen Plan weiß weder der Installateur noch Sie, ob die Pumpe genug Druck hat oder ob ein einzelner Strang zu viel Wasser zieht. In Deutschland gilt der hydraulische Abgleich ist die Anpassung des Wasserdurchflusses in jedem Heizkreislauf, damit alle Räume gleichmäßig warm werden laut VdZ-Fachregeln als anerkannte Regel der Technik. Wenn Sie eine Heizungsmodernisierung ist der Austausch oder die Optimierung bestehender Heizsysteme zur Steigerung der Energieeffizienz und des Komforts planen, ist dieser Plan nicht nur nützlich, sondern oft Pflicht für Fördermittel.

Warum der Hydraulikplan das Herzstück Ihrer Modernisierung ist

Viele Hausbesitzer denken bei einer Modernisierung zuerst an den neuen Kessel oder die Wärmepumpe. Doch der eigentliche Effizienzgewinn entsteht erst, wenn das Wasser im richtigen Verhältnis durch die Rohre fließt. Ein vollständiger Hydraulikplan dokumentiert drei Ebenen: den Wärmeerzeuger, das Verteilnetz mit Strängen sind die Hauptrohrleitungen, die das warme Wasser von der Zentrale zu den einzelnen Heizkörpern oder Fußbodenheizungskreisen transportieren und die Wärmeübergabe. Er zeigt exakt, wie viele Liter pro Stunde (l/h) durch jeden Kreis fließen sollen. Typische Werte liegen bei 30 bis 200 l/h für Fußbodenheizungen und 50 bis 300 l/h für klassische Heizkörper. Diese Zahlen sind keine Schätzungen, sondern basieren auf der berechneten Heizlast jedes Raumes. Wenn diese Daten fehlen, läuft die Pumpe oft unnötig stark, was Strom frisst und Geräusche verursacht.

Verteiler: Das zentrale Schaltzentrum der Anlage

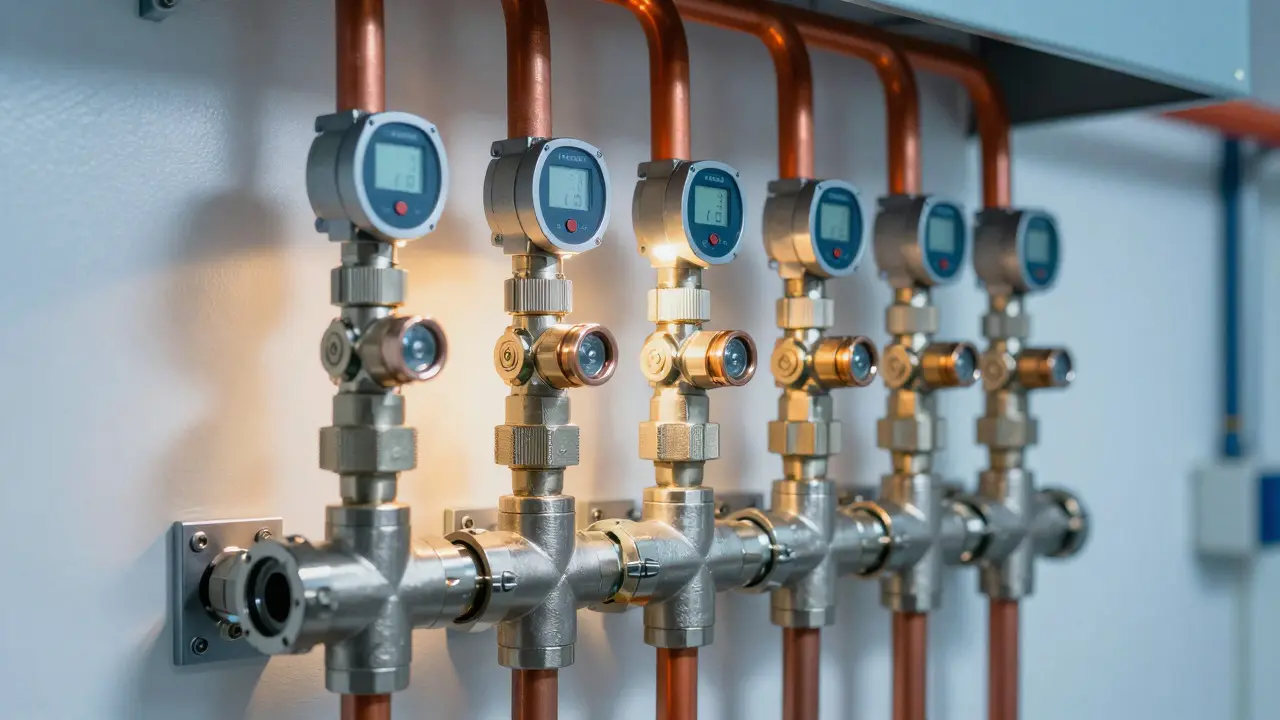

Der Heizkreisverteiler ist das Bauteil, das die Gesamtfördermenge der Pumpe auf mehrere parallel geschaltete Heizkreise aufteilt das Rückgrat Ihres Systems. Im Hydraulikplan wird er als Symbol mit mehreren abgehenden Linien dargestellt. Jeder Ausgang am Verteiler führt zu einem eigenen Strang. Bei modernen Anlagen finden Sie hier oft schon integrierte Heizkreisventile sind Regelventile am Verteiler, die den Durchfluss jedes einzelnen Heizkreises begrenzen, um die berechneten Volumenströme sicherzustellen. Diese Ventile sorgen dafür, dass der kurze Weg ins Bad nicht den langen Weg ins Schlafzimmer „ausdrückt“. In Mehrfamilienhäusern sieht man häufig sogenannte Ringsysteme, bei denen mehrere Steigestränge über separate Verteiler geregelt werden. Der Plan muss hier klar zeigen, wie die Gesamtfördermenge - sagen wir 1.500 l/h - auf die Stränge verteilt wird, z. B. 600 l/h für Strang A, 500 l/h für Strang B und 400 l/h für Strang C. Ohne diese Zuordnung ist jede Fehlersuche reine Glückssache.

Stränge und die Kunst der Volumenstromberechnung

Jeder Strang im Plan trägt eine eindeutige Bezeichnung, etwa „Strang A1, DN25“. Neben der Nennweite (DN) steht der Soll-Volumenstrom und die erwartete Temperaturdifferenz. Die Faustregel lautet: Je länger der Strang und je mehr Heizkörper daran hängen, desto höher muss der Volumenstrom sein. Bei der Berechnung geht man meist von einer Spreizung von 15 bis 20 Kelvin aus (z. B. Vorlauf 70 °C, Rücklauf 50 °C). Aus der Summe der Raumheizlasten ergibt sich der Massendurchfluss. Dieser Wert bestimmt direkt die Förderhöhe der Pumpe. Wenn der ungünstigste Strang (der längste mit den meisten Widerständen) eine Förderhöhe von 4,5 Metern benötigt, muss die Pumpe darauf ausgelegt sein. Im Hydraulikplan tragen Sie diese Werte als Zielwerte ein. So wissen Sie später, ob die neue Hocheffizienzpumpe tatsächlich reicht oder ob sie unterdimensioniert ist.

Ventile: Statisch oder dynamisch regeln?

Nicht jedes Ventil macht dasselbe. Im Plan müssen Sie unterscheiden zwischen Strangregulierventilen sind festeinstellbare Drosselventile, die den Druckverlust eines Strangs dauerhaft auf einen bestimmten Wert einstellen, Thermostatventilen sind automatische Ventile an den Heizkörpern, die den Durchfluss abhängig von der Raumtemperatur regulieren und Differenzdruckreglern sind aktive Ventile, die den Druckunterschied zwischen Vor- und Rücklauf automatisch konstant halten.

• Statischer Abgleich: Hier werden Strangregulierventile einmalig eingestellt. Das Ventil wirkt wie ein fester Widerstand. Gut für Bestandsanlagen mit konstanter Pumpenleistung. Einstellwerte wie „Kv 0,9“ oder „Stufe 2,3“ werden im Plan festgehalten.
• Dynamischer Abgleich: Differenzdruckregler halten den Druck konstant, egal wie viele Thermostate offen sind. Ideal für moderne Anlagen mit variablen Lasten. Typische Einstellungen liegen bei 10 bis 15 kPa.

Die Wahl der Strategie muss im Hydraulikplan klar gekennzeichnet sein. Ein statisches Ventil in einem Netz mit stark schwankendem Verbrauch kann zu unruhigen Temperaturen führen, während ein dynamischer Regler in einem einfachen System unnötig teuer ist.

Berechnungsschritte für Ihren individuellen Plan

Sie müssen kein Ingenieur sein, um die Grundlagen zu verstehen. Die VdZ-Broschüren beschreiben vier Kernschritte, die auch Sie im Plan nachvollziehen können:

1. Heizlast erfassen: Ermitteln Sie die Wärmeverluste je Raum (vereinfacht nach DIN EN ISO 13789).
2. Volumenströme bestimmen: Addieren Sie die Lasten je Strang und rechnen Sie den Durchfluss in l/h um.
3. Pumpenförderhöhe prüfen: Vergleichen Sie die benötigte Höhe mit der Leistung Ihrer Pumpe.
4. Ventile einstellen: Wählen Sie die Kv-Werte der Strangventile so, dass der berechnete Durchfluss erreicht wird.

Für ein Einfamilienhaus mit 10 bis 15 kW Leistung dauert diese Aufzeichnung oft nur 4 bis 8 Stunden. Bei größeren Objekten lohnt sich der Einsatz von Planungssoftware, die die Strangschemata automatisch befüllt und den Aufwand um 20 bis 30 % senkt.

Förderung und Nachweis: Warum Vollständigkeit zählt

Seit einigen Jahren verlangen viele Förderprogramme, etwa vom BAFA oder KfW, einen nachweislich erstellten Hydraulikplan als Bedingung. Es reicht nicht, einfach „abgeglichen“ zu behaupten. Das Protokoll muss Datum, Anlagenbezeichnung und die konkreten Einstellwerte enthalten. Wer hier schlampig arbeitet, riskiert die Rückforderung der Förderung. Zudem schützt der Plan Sie rechtlich. Laut BIAG-Gutachten ist der Abgleich nach VdZ-Verfahren Stand der Technik. Fehlt er, haften Installateure und Planer stärker bei späteren Schäden oder ineffizientem Betrieb. Die Einsparpotenziale liegen bei korrekt abgeglchenen Anlagen bei 5 bis 15 % des Heizenergiebedarfs. Bei einem Jahresverbrauch von 20.000 kWh spart das 1.000 bis 3.000 kWh - das sind 100 bis 300 Euro im Jahr bei aktuellen Preisen.

Häufige Fehler und wie Sie sie vermeiden

Ein Klassiker aus der Praxis: Der Verteiler wird montiert, aber die Stränge werden nur grob geschätzt. Das Ergebnis sind Raumtemperaturdifferenzen von bis zu 3 Kelvin und hörbares Rauschen in den Leitungen. Vermeiden Sie dies, indem Sie jeden Strang einzeln messen oder berechnen. Ein weiterer Fehler ist die Vernachlässigung der Rücklauftemperatur. Bei Brennwertkesseln sollte der Rücklauf unter 55 °C bleiben, sonst wird die Kondensation gehemmt. Ein guter Hydraulikplan zeigt Ihnen sofort, ob ein Strang zu kurz ist und dadurch zu heißes Wasser zurückführt. Prüfen Sie auch immer die Position der Sicherheitsventile und Entlüfter; diese gehören ebenfalls zum vollständigen Schema, da sie den Druckaufbau beeinflussen.
